PIC18 Q84系列通過將廣泛的獨立于內核的外設(CIP)與控制器局域網靈活數據速率(CAN FD)相結合，擴展了8位MCU。這些成本優化的MCU包含節省時間的CIP，最高可達48引腳，閃存高達128KB。該系列引入了新功能和外設，例如具有定制功能的萬能計時器(UTMR)。12位ADC增加了上下文切換功能，具有計算功能，用于自動模擬信號分析，實現實時系統響應。此外，它還包括行業標準選項、JTAG邊界掃描、32位循環冗余校驗(CRC)，以及啟動時的內存掃描，以提高系統安全性。系統設計人員可以通過節省時間而受益匪淺，因為配置基于硬件的外設比編寫和驗證整個軟件例程來完成任務要容易得多。

產品特性

CAN靈活的數據速率(FD)模塊：

? 可在CAN FD或CAN 2.0B模式下工作

八個直接內存訪問 (DMA)控制器：

? 數據傳輸功能

? 用戶可編程的源和目標大小

? 硬件和軟件觸發的數據傳輸

矢量中斷能力：

? 可選高/低優先級

? 修復了三個指令周期的中斷延遲

? 可編程矢量表基址

? 向后兼容以前的中斷功能

具有計算和上下文切換功能的模數轉換器(ADC)：

? 輸入信號的自動數學函數：

? 平均、濾波器計算、過采樣和閾值比較

? 4個單獨的目錄(設置和結果)單獨保存和訪問

? 可通過固件或DMA訪問目錄

? 五個內部模擬通道

? 支持硬件容性電壓

? 可調采樣和保持電容陣列

? 自動執行觸摸采樣，并在觸摸或接近時減少軟件大小和CPU使用率

? 通用計時器(UTMR)

— 兩個可定制的16位計時器 - 組合以創建更大的位計時器

— 8位數模轉換器(DAC)：

— 兩個比較器(CMP)：

— 四個16位脈寬調制器(PWM)：

— 數據信號調制器(DSM)：

帶內存掃描的可編程CRC：

? 可靠的數據/程序存儲器監控，用于故障安全操作(例如，B類)

? 在程序閃存的任何部分計算32位CRC通信

五個UART模塊：

? LIN主從、DMX模式、DALI設備和設備協議

產品應用

PIC18 Q84微控制器系列提供28/40/44/48引腳器件，適用于許多汽車和工業應用。產品系列上的許多通信外設，如CAN、SPI、I2C、兩個UART、可處理各種有線和無線（使用外部模塊）智能通信協議。這與核心獨立外設集成功能相結合，可實現電機控制、電源、傳感器、信號和用戶界面應用。此外，該系列還包括一個12位具有計算和上下文切換擴展的ADC，用于自動信號分析，以降低應用程序。

整體框圖

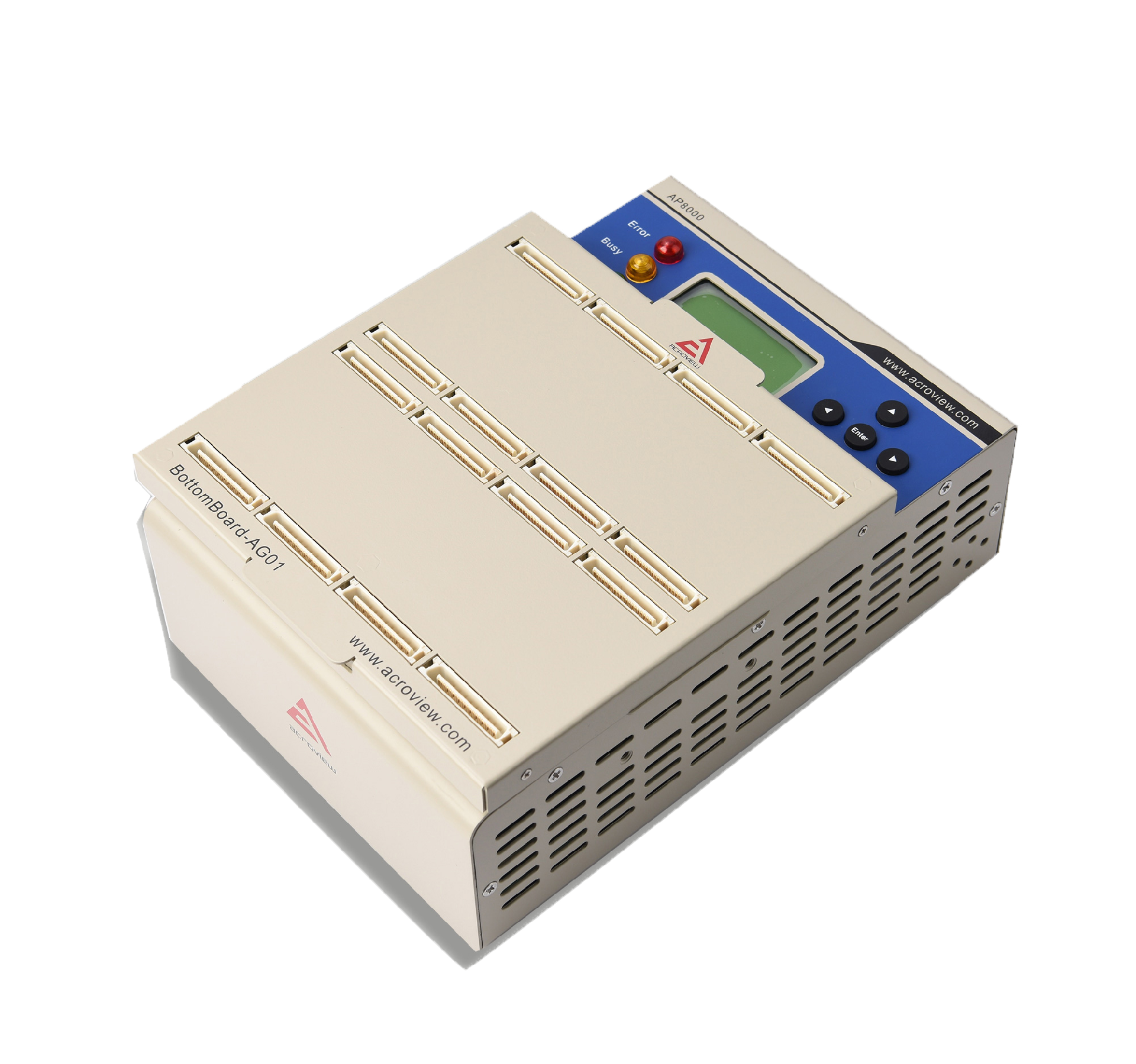

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺芯片編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。
