TMS320F2838x是C2000?實時微控制器系列中的一個器件，該系列可擴展、超低延遲器件旨在提高電力電子設備的效率，包括但不限于：高功率密度、高開關頻率，并支持使用GaN和SiC技術。

C2000?32位微控制器針對處理、感應和驅動進行了優化，旨在提高實時控制應用（如工業電機驅動器、光伏逆變器和數字電源、電動汽車和運輸、電機控制以及感應和信號處理）的閉環性能。

昂科的AP8000專門針對C2000系列的燒錄要求進行了特別設計，在燒錄穩定性和芯片ESD保護方面進行了增強，是C2000系列DSP的最佳量產化燒錄設備，昂科也是TI官方推薦的第三方燒錄合作伙伴。

這些應用包括：

工業電機驅動

電機控制

光伏逆變器

數字電源

電動車輛與運輸

感應和信號調理

實時控制子系統基于TI的32位C28x DSP內核，可針對從片上閃存或SRAM運行的浮點或定點代碼在每個內核中提供200MHz的信號處理性能。三角函數加速器(TMU)和VCRC(循環冗余校驗)擴展指令集進一步增強了C28x CPU的性能，從而加快了實時控制系統關鍵常用算法的速度。利用擴展指令集實現IEEE雙精度64位浮點數學。最后，控制律加速器(CLA)使每個內核具有額外200MHz的獨立處理能力。

此器件還包含獨立的連接管理器(CM)，它基于ARM Cortex-M4處理器，以125MHz運行。借助它自己的專用閃存和SRAM，CM可以完全獨立地控制進出TMS320F2838x的接口，從而為C28x DSP提供更大的帶寬以專注于實時控制。

高性能模擬塊與處理單元和控制單元緊密集成，可提供出色的實時信號鏈性能。三十二個與頻率無關的PWM可控制從三相逆變器到高級多級電源拓撲的多個功率級。

通過加入可配置邏輯塊(CLB)，用戶可以添加自定義邏輯，還可將類似FPGA的功能集成到C2000實時MCU中。

在C2000實時MCU中，第一次加入了EtherCAT從站控制器，以及其他業界通用協議(例如，CAN-FD和USB2.0)?？焖俅薪涌?FSI)可跨隔離邊界實現高達200Mbps的通信。

特征

? 雙核C28x架構

– 兩個TMS320C28x 32位CPU

? 200MHz

? IEEE 754雙精度(64位)浮點單元(FPU)

? 三角法數學單元(TMU)

? CRC引擎和指令(VCRC)

? 快速整數除法(FINTDIV)

– 每個CPU各有512KB(256KW)閃存(受ECC保護)

– 每個CPU各有44KB(22KW)的本機RAM

– 兩個CPU共享128KB(64KW)的全局RAM(受奇偶校驗保護)

? 兩個控制律加速器(CLA)

– 200MHz

– IEEE 754單精度浮點單元

– 獨立于C28x CPU之外執行代碼

? 系統外設

– 兩個支持ASRAM和SDRAM的外部存儲器接口(EMIF)

– 兩個6通道直接存儲器存取(DMA)控制器

– 多達169個支持輸入濾波的通用輸入/輸出(GPIO)引腳

– 擴展外設中斷控制器(ePIE)

– 支持低功耗模式(LPM)

– 支持第三方開發的雙區安全

– 唯一標識(UID)號

– 嵌入式實時分析和診斷(ERAD)

– 背景CRC(BGCRC)

? 連接管理器(CM)

– Arm?Cortex?-M4處理器

– 125MHz

– 512KB的閃存(受ECC保護)

– 96KB的RAM(受ECC保護或奇偶校驗保護)

– 高級加密標準(AES)加速器

– 通用CRC(GCRC)

– 32通道微型直接存儲器存取(μDMA)控制器

– 通用異步接收器/發送器(CM-UART)

– 內部集成電路(CM-I2C)

– 同步串行接口(SSI)

– 10/100以太網1588MII/RMII

– MCAN(CAN-FD)

? C28x通信外設

– 帶兩個發送器和八個接收器的快速串行接口(FSI)

– 四個高速(最高50MHz)SPI端口(引腳可引導)

– 四個串行通信接口(SCI/UART)(引腳可引導)

– 兩個I2C接口(引腳可引導)

– 電源管理總線(PMBus)接口

– 兩個多通道緩沖串行端口(McBSP)

? CM-C28x共享通信外設

– EtherCAT?從站控制器(ESC)

– USB2.0(MAC+PHY)

– 兩個控制器局域網(CAN)模塊(引腳可引導)

? 模擬子系統

– 四個模數轉換器(ADC)

? 16位模式

– 每個轉換器的吞吐量為1.1MSPS

– 12個差動輸入或24個單端輸入

? 12位模式

– 每個轉換器的吞吐量為3.5MSPS

– 24個單端輸入

? 每個ADC上有一個采樣保持(S/H)電路

? 轉換的硬件后處理

– 八個具有12位數模轉換器(DAC)參考的窗口比較器

– 三個12位緩沖DAC輸出

? 控制外設

– 32個脈寬調制器(PWM)通道

? 8個PWM模塊的A和B通道(16個通道)均可實現高分辨率

? 死區支持(對于標準和高分辨率均支持)

– 七個增強型捕捉(eCAP)模塊

? 在七個eCAP模塊中，有兩個提供高分辨率捕捉 (HRCAP)

– 三個增強型正交編碼器脈沖(eQEP)模塊

– 八個Σ-Δ濾波器模塊(SDFM)輸入通道，每個通道2個獨立濾波器

? 可配置邏輯塊(CLB)

– 增強現有外設功能

– 支持位置管理器解決方案

? 時鐘和系統控制

– 兩個內部零引腳10MHz振蕩器

– 片上晶體振蕩器

– 窗口化看門狗計時器模塊

– 丟失時鐘檢測電路

– 雙路時鐘比較器(DCC)

? 1.2V內核、3.3V I/O設計

? 封裝選項：

– 無鉛，綠色環保封裝

– 337球全新細間距球柵陣列(nFBGA)[后綴ZWT]

– 176引腳PowerPAD?散熱增強型薄型四方扁平封裝(HLQFP)[PTP后綴]

? 溫度選項：

– S：–40°C至125°C結溫

– Q：–40°C至125°C的環境溫度范圍(通過針對汽車應用的AEC Q100認證)

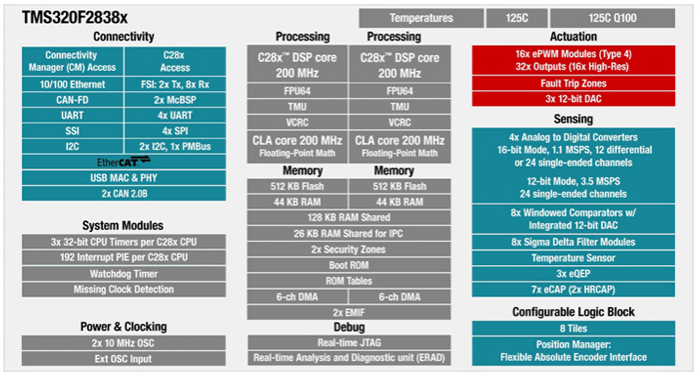

整體框圖

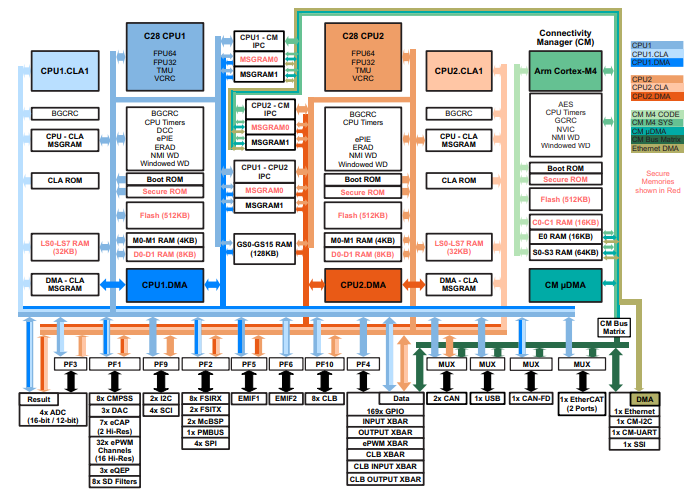

內部框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。

關于德州儀器：德州儀器（Texas Instruments，簡稱：TI），是世界上較大的模擬電路技術部件制造商，全球知名的半導體跨國公司，以開發、制造、銷售半導體和計算機技術聞名于世，主要從事創新型數字信號處理與模擬電路方面的研究、制造和銷售。除半導體業務外，還提供包括傳感與控制、教育產品和數字光源處理解決方案。德州儀器（TI）總部位于美國德克薩斯州的達拉斯，并在25多個國家設有制造、設計或銷售機構。德州儀器是世界第一大數字信號處理器(DSP)和模擬電路元件制造商，其模擬和數字信號處理技術在全球具有統治地位。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
