STM32L4S5VIT是基于高性能Arm? Cortex?-M4 32位RISC內核的超低功耗微控制器產品(STM32L4+系列)。它們的工作頻率最高可達120兆赫茲(MHz)。

Cortex-M4內核具備一個單精度浮點運算單元(FPU)，支持所有Arm?單精度數據處理指令以及所有數據類型。Cortex-M4內核還集成了一整套數字信號處理(DSP)指令和一個存儲器保護單元(MPU)，這增強了應用程序的安全性。

這些器件內置高速存儲器(2兆字節(Mbytes)的閃存和640千字節(Kbytes)的靜態隨機存取存儲器(SRAM))、一個用于靜態存儲器的靈活外部存儲器控制器(FSMC，適用于100引腳及以上封裝的器件)、兩個八線制串行外設接口(OctoSPI)閃存接口（所有封裝均有），以及大量連接到兩條高級外設總線(APB)、兩條高級高性能總線(AHB)和一個32位多AHB總線矩陣的增強型輸入輸出(I/O)端口和外設。

STM32L4S5VIT器件為內置閃存和SRAM集成了多種保護機制：讀保護、寫保護、專有代碼讀保護以及一個防火墻。

這些器件提供一個快速的12位模數轉換器(ADC，采樣率為5兆次每秒(Msps))、兩個比較器、兩個運算放大器、兩個數模轉換器(DAC)通道、一個內部電壓基準緩沖器、一個低功耗實時時鐘（RTC）、兩個通用32位定時器、兩個專用于電機控制的16位脈寬調制(PWM)定時器、七個通用16位定時器以及兩個16位低功耗定時器。這些器件支持用于外部Σ-Δ調制器(DFSDM)的四個數字濾波器。此外，最多可提供24個電容式感應通道。

它們還具備標準和先進的通信接口，例如：四個集成電路總線(I2C)接口、三個串行外設接口(SPI)、三個通用同步異步收發器(USART)、兩個通用異步收發器(UART)和一個低功耗 UART、兩個串行音頻接口(SAI)、一個多媒體卡接口(SDMMC)、一個控制器局域網(CAN)接口、一個全速USB 2.0全速(USB OTG)接口、一個攝像頭接口以及直接內存訪問2D控制器(DMA2D)。

STM32L4S5VIT器件內置一個高級加密標準(AES)和一個哈希(HASH)硬件加速器。

這些器件在1.71至3.6伏(V)的電源供電下，工作溫度范圍為-40至+85攝氏度（結溫+105攝氏度）以及-40至+125攝氏度（結溫+130攝氏度）。一系列全面的低功耗模式使得低功耗應用的設計成為可能。

該系列器件支持一些獨立電源，例如用于ADC、DAC、運算放大器和比較器的模擬獨立電源輸入、用于USB和多達14個I/O端口的3.3伏專用電源輸入（這些I/O端口可獨立供電，最低至1.08伏）。一個VBAT輸入可用于備份實時時鐘(RTC)和寄存器。

STM32L4S5VIT提供從100引腳到169引腳的六種封裝形式。

特征

? 超低功耗與靈活電源控制

– 電源電壓范圍為1.71伏至3.6伏

– 工作溫度范圍為 -40攝氏度至85/125攝氏度

– 批量采集模式（BAM）

– VBAT模式下電流為305納安：為實時時鐘（RTC）和32個32位備份寄存器供電

– 關機模式下電流為33納安（5個喚醒引腳）

– 待機模式下電流為125納安（5個喚醒引腳）

– 帶實時時鐘（RTC）的待機模式下電流為420納安

– 帶實時時鐘（RTC）的停止2模式下電流為2.8微安

– 運行模式下每兆赫茲（MHz）電流為110微安

– 從停止模式喚醒的時間為5微秒

– 除關機模式外，所有模式下均具備欠壓復位（BOR）功能

– 互連矩陣

? 內核：采用帶浮點運算單元（FPU）的 Arm?32位Cortex?-M4中央處理器（CPU），配備自適應實時加速器（ART加速器），可實現從閃存零等待狀態執行，頻率最高可達120兆赫茲（MHz），帶有存儲器保護單元（MPU），性能為150 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1基準測試），并支持?jǐn)?shù)字信號處理（DSP）指令

? 性能基準測試

– 1.25 DMIPS/MHz（Drystone 2.1測試）

– 409.20 CoreMark?（在120MHz頻率下為3.41 CoreMark/MHz）

? 能耗基準測試

– ULPMark?CP評分為233

– ULPMark?PP評分為56.5

? 時鐘源

– 4至48兆赫茲晶體振蕩器

– 用于實時時鐘（RTC）的32千赫茲晶體振蕩器（低速外部時鐘，LSE）

– 內部16兆赫茲工廠校準的RC振蕩器（精度±1%）

– 內部低功耗32千赫茲RC振蕩器（精度±5%）

– 內部多速100千赫茲至48兆赫茲振蕩器，由低速外部時鐘（LSE）自動校準（精度優于±0.25%）

– 帶時鐘恢復功能的內部48兆赫茲時鐘

– 3個鎖相環（PLL），分別用于系統時鐘、通用串行總線（USB）、音頻和模數轉換器（ADC）

? 帶硬件日歷、鬧鐘和校準功能的實時時鐘（RTC）

? 多達24個電容式感應通道：支持觸摸按鍵、線性和旋轉觸摸傳感器

? 先進的圖形功能

– Chrom-ART加速器（DMA2D），用于增強圖形內容的創建

– Chrom-GRC（圖形內存管理單元，GFXMMU），可實現高達20%的圖形資源優化

– 帶有兩條差分串行接口（DSI）通道的MIPI?DSI主機控制器，每條通道速度最高可達500兆比特每秒（Mbit/s）

– 液晶顯示器-薄膜晶體管（LCD-TFT）控制器

? 16個定時器：2個16位高級電機控制定時器、2個32位通用定時器、5個16位通用定時器、2個16位基本定時器、2個低功耗16位定時器（在停止模式下可用）、2個看門狗定時器、系統滴答定時器（SysTick）

? 多達136個快速輸入輸出（I/O）端口，大部分支持5伏耐壓，多達14個 I/O端口可獨立供電，最低至1.08伏

? 存儲器

– 2兆字節閃存，2個存儲區支持邊讀邊寫，具備專有代碼讀保護功能640千字節靜態隨機存取存儲器（SRAM），其中64千字節帶有硬件奇偶校驗

– 用于靜態存儲器的外部存儲器接口，支持靜態隨機存取存儲器（SRAM）、偽靜態隨機存取存儲器（PSRAM）、 NOR 閃存、NAND 閃存和鐵電隨機存取存儲器（FRAM）

– 2個八線制串行外設接口（Octo-SPI）存儲器接口

? 4個用于Σ-Δ調制器的數字濾波器

? 豐富的模擬外設（獨立供電）

– 12位模數轉換器（ADC），采樣率為5兆次每秒（Msps），通過硬件過采樣最高可達16位，每兆次采樣電流為200微安

– 2個12位數模轉換器（DAC），具備低功耗采樣保持功能

– 2個帶有內置可編程增益放大器（PGA）的運算放大器

– 2個超低功耗比較器

? 20個通信接口

– USB 2.0全速（USB OTG 2.0）接口，支持低功耗模式（LPM）和總線供電設備（BCD）

– 2個串行音頻接口（SAI）

– 4個快速模式 Plus（FM+，1 兆比特每秒）的集成電路總線（I2C）接口，支持系統管理總線（SMBus）/ 電源管理總線（PMBus）

– 6個通用同步異步收發器（USART）（支持 ISO 7816、局部互連網絡（LIN）、紅外數據協會（IrDA）、調制解調器協議）

– 3個串行外設接口（SPI）（使用雙八線制串行外設接口時為 5 個 SPI）

控制器局域網（CAN）（2.0B 主動模式）和多媒體卡接口（SDMMC）

? 14通道直接內存訪問（DMA）控制器

? 真隨機數發生器

? 循環冗余校驗（CRC）計算單元，96位唯一標識符（ID）

? 8至14位攝像頭接口，最高速度為32兆赫茲（黑白）或10兆赫茲（彩色）

? 加密硬件加速器：高級加密標準（AES，128/256位密鑰）、哈希算法（HASH，SHA-256）

? 開發支持：串行線調試（SWD）、聯合測試行動小組（JTAG）、嵌入式跟蹤宏單元（ETM）

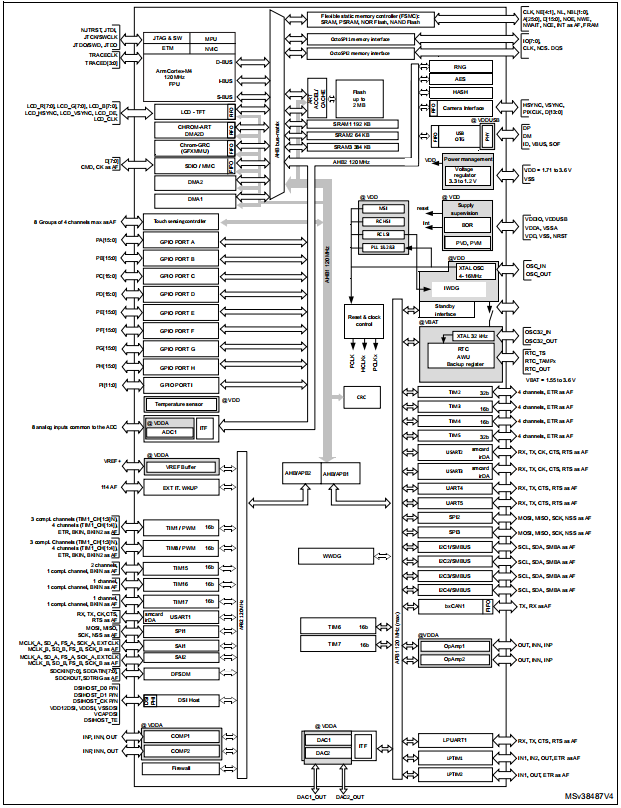

內部框圖

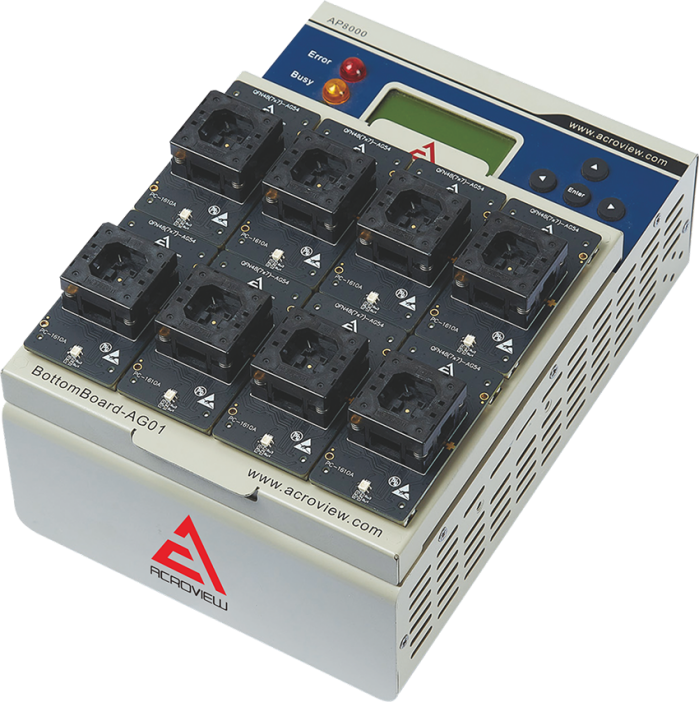

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足ST此系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科chip燒錄IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋MindMotion, HISILICON, CHIPSEA, GOODiX, Chip ON等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。
