芯片燒錄領域的領導者昂科技術于近日宣布完成燒錄軟件的新一輪迭代升級,并同步公布了一系列新增兼容芯片型號。在此次更新中,賽元微(SinOne)推出的觸控微控制器SC95F8675P32,已成功納入昂科脫機編程器AP8000的支持范圍。
SC95F8675P32是一系列增強型的高速1T 8051內核工業級集成觸控按鍵功能的Flash微控制器,指令系統完全兼容傳統8051產品系列。
SC95F8675P32具有超高速1T8051 CPU內核,運行頻率高達32MHz,在相同工作頻率下,其執行速度約為其它1T 8051的2倍;IC內部集成硬件乘除法器、硬件CRC及雙DPTR數據指針,用來加速數據運算及移動的速度。硬件乘除法器、硬件CRC不占用CPU周期,運算由硬件實現,速度比軟件實現速度更快;雙DPTR數據指針,可用來加速數據存儲及移動。
SC95F8675P32具有高性能和可靠性,具有寬工作電壓2.0V~5.5V,超寬工作溫度-40℃~105℃,并具備良好的ESD性能及EFT抗干擾能力。采用業界領先的eFlash制程,F(xiàn)lash寫入>10萬次,常溫下可保存100年。
SC95F8675P32內建低功耗WDT看門狗定時器,有4級可選電壓LVR低電壓復位功能及系統時鐘監控功能,具備運行和掉電模式下的低功耗能力。正常工作模式:5V下典型約 4.5mA@32M。
SC95F8675P32還集成有超級豐富的硬件資源:內置27路高靈敏度隔空電容觸控電路、64Kbytes Flash ROM、SRAM:內部256bytes+外部4Kbytes+PWM RAM、6Kbytes EEPROM、最多30個GP I/O(全部可分級控制)、13個IO可外部中斷、5個16位定時器、共14路16bit PWM:8路帶死區互補的多功能PWM,6路由Timer輸出的PWM、1個UART,3個 UART/SPI/TWI三選一通信口USCI、內部±1%高精度高頻32/16/8/4MHz振蕩器和±4%精度低頻32kHz振蕩器、可外接2~16MHz高頻晶體振蕩器、13路12位高精度ADC。
SC95F8675P32開發調試非常方便,具有ISP(In System Programing)、ICP(In Circuit Programing)和IAP(In Application Programing)功能。允許芯片在線或帶電的情況下,直接在電路板上對程序存儲器進行調試及升級。
SC95F8675P32具有非常優異的抗干擾性能和性能極好的觸控按鍵性能,非常適合應用于各種使用場合的觸控按鍵和主控控制,如大小智能家電和智能家居、物聯網、無線通訊、游戲機等工業控制和消費應用領域。
主要功能
? 工作條件:
– 工作電壓:2.0V~5.5V
– 工作溫度:-40~+105℃
? CPU
– 超高速1T 8051內核, 指令集全兼容8051,執行速度約為其它1T 8051的2倍
– 雙數據指針(DPTRs)
? Flash ROM:
– 64Kbytes Flash ROM
– 可重復寫入10萬次
– 可通過Code Option設置項將APROM區域可IAP操作的范圍設為0K/1K/2K/全部APROM
? LDROM
– 用于存放用戶的BootLoader引導代碼(boot code)
– 可通過Code Option設置項將LDROM設為0K/1K/2K/4K
? EEPROM
– 獨立的6Kbytes EEPROM
– 10萬次寫入,常溫下100年以上保存壽命
? SRAM
– 256bytes片內直接存取RAM
– 額外4Kbytes片內間接存取RAM
– PWM專用RAM
? 燒寫和仿真:
– 2線JTAG燒寫和仿真接口
? 系統時鐘(fSYS):
– 內建高頻32MHz振蕩器(fHRC)
– 作為系統時鐘源時,fSYS可通過編程器選擇設定為32/16/8/4MHz@2.0~5.5V
– 頻率誤差:跨越(2.0V~5.5V)及(-40~105℃)應用環境,不超過±1%
– 內置高頻晶體振蕩器電路
– 可外接2~16MHz振蕩器
– 作為系統時鐘源時,fSYS可通過編程器選擇使用外接晶振/1/2/4/8這四種分頻中的一種
– 內建系統時鐘監控電路,當用戶選擇系統時鐘源為晶體振蕩并且晶體振蕩電路發生停振時,系統時鐘源將被自動切換到內建的 HRC,并保持此狀態直至下次復位時再重置內建低頻 32kHz LRC振蕩器:
– 可作為Base Timer的時鐘源,可喚醒STOP
– 可作為WDT的時鐘源
– 頻率誤差:跨越(4.0V~5.5V)及(-20~85℃)應用環境,頻率誤差不超過±4%
? 低電壓復位(LVR):
– 復位電壓有4級可選:分別是:4.3V、3.7V、2.9V、1.9V
– 缺省值為用戶燒寫Code Option所選值
? 中斷(INT):
– Timer0~4,INT0~2,ADC,PWM,UART,USCI0~2,Base Timer,TK共16個中斷源
– 外部中斷有3個中斷向量,共13個中斷口,全部可設上升沿、下降沿、雙沿中斷
– 兩級中斷優先級可設
? 數字外圍:
– GPIO最大30個雙向可獨立控制的I/O口
– 可獨立設定上拉電阻
– 全部GPIO源驅動能力分四級控制
– 全部IO具有大灌電流驅動能力(50mA)
– 內置WDT,可選時鐘分頻比
– 5個定時器Timer0~4
– Time2、Timer3和Timer4可實現Capture功能
– Time2、Timer3和Timer4可各提供兩路常規PWM
– 6路16位常規PWM
– 由 Timer2、Timer3和Timer4各提供兩路
– 8路16位多功能PWM
– 共用周期、占空比單獨可調
– 帶死區、可互補PWM輸出
– 20PIN及以上管腳封裝的型號支持PWM故障檢測機制(FLT)
– 1個獨立UART通信口
– 3個UART/SPI/TWI三選一通訊口USCI
– 其中,當USCI0被設置為SPI0時,其信號口所對應管腳的驅動能力將增強
– 集成16×16位硬件乘除法器(MDU)
– 內建CRC校驗?zāi)K
? 模擬外圍:
– 27路高靈敏度觸控電路
– 可適應隔空按鍵觸控、接近感應等對靈敏度要求較高的觸控應用
– 具有很強的抗干擾性,可通過10V動態CS測試
– 支持低功耗模式
– 全套開發支持:高靈活觸控軟件庫,智能化調試軟件
– TK可以快速喚醒STOP模式
– 13路12位ADC
– 內建基準的2.048V/1.024V/2.4V參考電壓
– ADC的參考電壓有4種選擇,分別是VDD和內部2.048V/1.024V/2.4V
– 內部一路ADC可直接測量VDD電壓
– 可設ADC轉換完成中斷
? 省電模式:
– IDLE Mode,可由任何中斷喚醒
– STOP Mode,由INT0~2、BaseTimer和TK喚醒

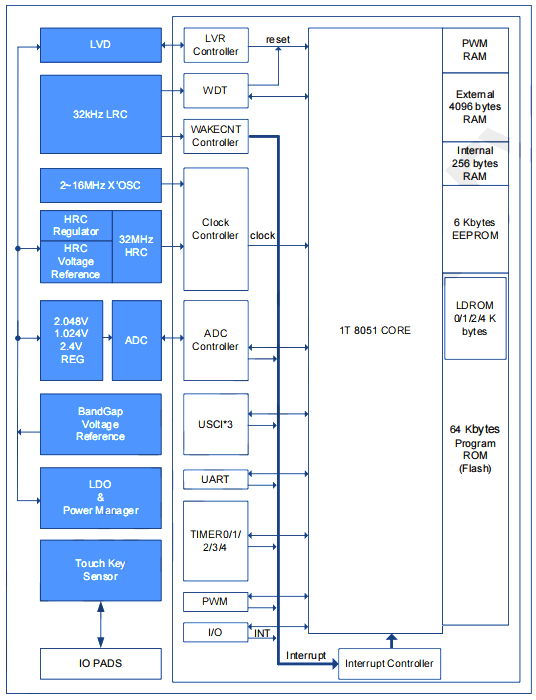

內部框圖
昂科技術憑借深厚的技術積累,自主打造的AP8000萬用燒錄器堪稱行業標桿級燒錄解決方案。該設備支持靈活的一拖一及一拖八配置,同時提供在線、離線兩種工作模式,還針對eMMC、UFS存儲芯片開發了專屬燒錄方案,可全方位滿足賽元微(SinOne)全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000由主機、底板、適配座三大核心模塊構成,這種模塊化設計賦予其卓越的兼容性與擴展性。作為通用型燒錄平臺,AP8000不僅能適配市面上各類可編程芯片,更憑借穩定高效的性能,成為昂科批量安全燒錄自動化設備IPS5800S的核心組件,可高效處理大規模芯片燒錄任務。
AP8000主機具備靈活的連接方式,同時配備USB和NET接口,可實現多臺編程器的便捷組網。通過組網功能,用戶能夠輕松實現多臺編程器的同步控制,高效開展并行燒錄作業。在安全性方面,主機內置智能安全保護電路,可實時監測芯片放置狀態與電路連接情況,一旦檢測到芯片反插、短路等異常,將立即觸發斷電保護機制,全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片,大幅提升數據傳輸與處理效率,確保燒錄過程流暢高效。為增強使用便捷性,主機背部設置SD卡槽,用戶只需將PC端生成的工程文件存儲至SD卡,并插入卡槽,即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作,實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴,還簡化了工作環境搭建流程,顯著提升操作靈活性。
在擴展性與兼容性上,AP8000采用底板與適配板模塊化組合設計,有效拓展主機功能邊界。目前,該設備已實現對全主流半導體廠商產品的支持,覆蓋SILERGY, BYD, NUVOTON, FocalTech, Dosilicon等知名品牌。其支持器件類型廣泛,涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等,并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式,為用戶提供一站式、全場景的芯片燒錄解決方案。
公司介紹
關于賽元微電子:賽元微電子(SinOne)成立于2011年,是一家基于市場需求,為電子產品開發者提供創新且有競爭力MCU平臺的集成電路供應商,公司以核心技術、先進的設計能力及數字模擬整合技術能力為客戶提供高抗干擾、高可靠性的8位和32位微控制器(MCU)產品,公司產品全部擁有自主知識產權并在技術上處于領先地位。
關于昂科技術:昂科技術(ACROVIEW)是全球領先的半導體芯片燒錄解決方案提供商,公司堅持以科技改變世界、用智能驅動未來,持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案,為半導體和電子制造領域客戶提供一站式解決方案,公司已服務包括華為、比亞迪、富士康等全球領先客戶。
