HC32F4A0系列是基于ARM?Cortex?-M4 32-bit RISC CPU，最高工作頻率240MHz的高性能MCU。Cortex-M4內核集成了浮點運算單元(FPU)和DSP，實現單精度浮點算術運算，支持所有ARM單精度數據處理指令和數據類型，支持完整DSP指令集。內核集成了MPU單元，同時疊加DMAC專用MPU單元，保障系統運行的安全性。

HC32F4A0系列集成了高速片上存儲器，包括最大2MB的Flash，最大512KB的SRAM。集成了Flash訪問加速單元，實現CPU在Flash上的單周期程序執行。輪詢式總線矩陣支持多個總線主機同時訪問存儲器和外設，提高運行性能?？偩€主機包括CPU，DMA，USB專用DMA，ETHMAC專用DMA。除總線矩陣外，支持外設間數據傳遞，基本算術運算和事件相互觸發，可以顯著降低CPU的事務處理負荷。

HC32F4A0系列集成了豐富的外設功能。包括3個獨立的12bit 2.5MSPS ADC，4個增益可調PGA，4個12位15MSPS的DAC，4個高速電壓比較器(CMP)，8個多功能PWM Timer(Timer6)，支持16路互補PWM輸出，16個高精度PWM(HRPWM擴展了Timer6的PWM信號的分辨率，3個電機PWM Timer(Timer4)支持18路互補PWM輸出，12個16bit通用Timer(TimerA)支持6路3相正交編碼輸入及48路Duty獨立可設PWM輸出，22個串行通信接口(I2C/UART/SPI)，1個QSPI接口，2路CAN，4個I2S支持音頻PLL，2個SDIO，1個ETHMAC，內置USBFS PHY的USBFS Controller和USBHS Controller，1個外部擴張總線控制器，包括NFC控制器，SMC控制器和DMC控制器，1個數字視頻接口 DVP，1個數學運算單元(MAU)和4個濾波數學加速器(FMAC)。

HC32F4A0系列支持寬電壓范圍(1.8-3.6V)，寬溫度范圍(-40-105℃)和各種低功耗模式。支持低功耗模式的快速喚醒，STOP模式喚醒最快至2us，Power Down模式喚醒最快至25us。

典型應用

HC32F4A0系列用于高性能變頻控制、數字電源，智能硬件、IoT連接模塊等領域。

產品特性

? ARMv7-M架構32bit Cortex-M4 CPU，集成FPU、MPU，支持SIMD指令的DSP，全指令跟蹤單元ETM，及CoreSight標準調試單元。最高工作主頻240MHz，達到300DMIPS或825Coremarks的運算性能

? 內置存儲器

– 最大2048KByte的dual bank Flash memory

– 最大516KByte的SRAM，包括128KByte的單周期訪問高速RAM

? 電源，時鐘，復位管理

– 系統電源(Vcc)：1.8-3.6V

– 6個獨立時鐘源：外部主時鐘晶振(4-25MHz)，外部副晶振(32.768kHz)，內部高速RC(16/20MHz)，內部中速RC(8MHz)，內部低速RC(32kHz)，內部WDT專用RC(10kHz)

– 包括上電復位(POR)，低電壓檢測復位(PVD1R/PVD2R)，端口復位(NRST)在內的15種復位源，每個復位源有獨立標志位

? 低功耗運行

– 外設功能可以獨立關閉或開啟

– 三種低功耗模式：Sleep，Stop，Power down模式

– VBAT獨立供電支持超低功耗RTC，128Byte備份寄存器，4KByte備份SRAM

? 外設運行支持系統顯著降低CPU處理負荷

– 16通道雙主機DMAC

– USBHS，USBFS，Ethernet MAC專用DMAC

– 8個數據計算單元(DCU)

– 數學協處理單元(MAU)，支持Sin/Sqrt

– 支持16階FIR數字濾波器(FMAC)

– 支持外設事件相互觸發(AOS)

? 高性能模擬

– 3個獨立12bit 2.5MSPS ADC

– 3個同時采樣保持電路實現3通道同時采樣

– 4個獨立12bit 15MSPS DAC

– 4個可編程增益放大器(PGA)

– 4個獨立電壓比較器(CMP)

– 1個片上溫度傳感器(OTS)

? Timer

– 8個多功能32/16bit PWM Timer(Timer6)

– 16個50ps高分辨率PWM(HRPWM)

– 3個16bit電機PWM Timer(Timer4)

– 12個16bit通用Timer(TimerA)

– 4個16bit 通用Timer(Timer2)

– 2個16bit基礎Timer(Timer0)

– 實時時鐘Timer(RTC)

– 2個WDT，支持內部專用時鐘

? 最大142個GPIO

– 最大134個5V-tolerant IO

? 最大32個通信接口

– 10個USART，支持ISO7816-3協議

– 6個SPI

– 6個I2C，支持SMBus協議

– 4個I2S，內置音頻PLL

– 2個SDIO，支持SD/MMC/eMMC格式

– 1個QSPI，支持240Mbps 高速訪問(XIP)

– 2個CAN，支持CAN2.0B,最高支持CAN FD

– 2個USB2.0，分別支持HS，F(xiàn)S，內置FSPHY，支持Device/Host

– 1個10/100M Ethernet MAC，支持專用DMA，IEEE1588-2018PTP，MII/RMII接口

? 外部存儲器控制器EXMC

– 支持靜態Memory控制器

– 支持動態Memory控制器

? 數據加密功能

– AES/HASH(SHA256/HMAC)/TRNG

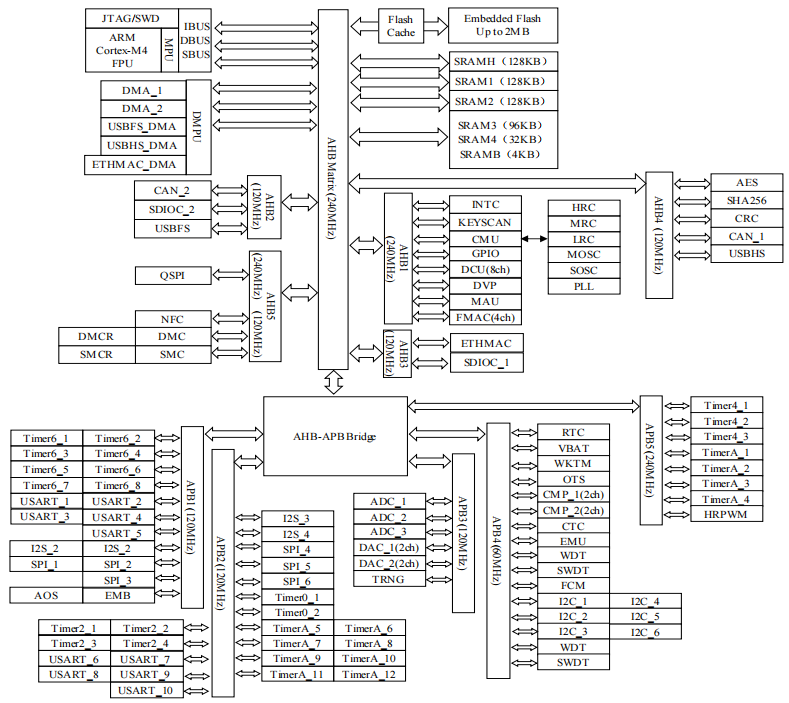

功能框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺自動編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。
