芯片燒錄行業領導者-昂科技術近日發布最新的燒錄軟件更新及新增支持的芯片型號列表,其中昂科發布軟件更新支持Renesas瑞薩電子的AT45DB041E系列FLASH存儲器AT45DB041E-S*N2B的燒錄已經被昂科的通用燒錄平臺AP8000所支持。

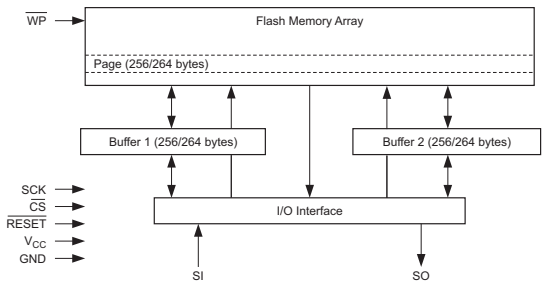

AT45DB041E是一款最低1.65V的串行接口順序存取閃存,非常適合各種數字語音、圖像、程序代碼和數據存儲應用程序。AT45DB041E還支持RapidS串行用于需要非常高速操作的應用程序的接口。它的4,194,304位內存被組織為2,048頁,每個256字節或264字節。除了主存儲器,AT45DB041E還包含兩個SRAM緩沖器,每個256/264字節。緩沖區允許在重新編程主存儲器中的頁面時接收數據。兩個緩沖區之間的交錯可以顯著提高系統寫入連續數據流的能力。此外,SRAM緩沖器可用作額外的系統暫存器存儲器,以及E2 PROM仿真(位或字節可更改性)可以通過自包含的三步讀取-修改-寫入操作輕松處理。 與使用多條地址線和并行接口隨機訪問的傳統閃存不同,DataFlash?使用串行接口順序訪問其數據。簡單的順序訪問大大減少有源引腳數,有助于簡化硬件布局,提高系統可靠性,最大限度地減少開關噪聲,以及減小封裝尺寸。該設備針對許多商業和工業應用進行了優化,其中高密度、低引腳數、低電壓和低功耗是必不可少的。 為了允許簡單的系統內重新編程,AT45DB041E不需要高輸入電壓編程。該器件采用 1.65V至3.6V單電源供電,用于擦除、編程和讀取操作。AT45DB041E通過芯片選擇引腳(CS) 啟用,并通過3線接口訪問串行輸入(SI)、串行輸出(SO)和串行時鐘(SCK)。所有編程和擦除周期都是自定時的。 產品特征 ? 單1.65V-3.6V電源 ? 兼容串行外設接口(SPI) – 支持SPI模式0和3 – 支持RapidS?操作 ? 整個陣列的連續讀取能力 – 高達85MHz – 高達15MHz的低功耗讀取選項 – 最大6ns的時鐘到輸出時間(tV) ? 用戶可配置頁面大小 – 每頁256字節 – 每頁264字節(默認) – 頁面大小可在工廠預配置為256字節 ? 兩個完全獨立的SRAM數據緩沖器(256/264字節) – 允許在重新編程主存儲器陣列時接收數據 ? 靈活的編程選項 – 字節/頁程序(1to256/264bytes)直接存入主存 – 緩沖區寫入 – 緩沖區到主存頁程序 ? 靈活的擦除選項 – 頁面擦除(256/264字節) – 塊擦除(2KB) – 扇區擦除(64KB) – 芯片擦除(4-Mbits) ? 編程和擦除掛起/恢復 ? 先進的軟硬件數據保護功能 – 個別扇區保護 – 個別扇區鎖定,使任何扇區永久只讀 ? 128字節、一次性可編程(OTP)安全寄存器 – 64字節工廠編程有唯一標識符 – 64字節用戶可編程 ? 硬件和軟件控制的復位選項 ? JEDEC標準制造商和設備ID讀取 ? 低功耗 – 400nA超深度掉電電流(典型值) – 3μA深度掉電電流(典型值) – 25μA待機電流(典型值) – 7mA有源讀取電流(典型@15MHz) ? 耐久性:每頁至少100,000次編程/擦除周期 ? 數據保留:20年 ? 符合全工業溫度范圍 ? 綠色(無鉛/無鹵/符合RoHS)封裝選項 – 8引腳SOIC(0.150"寬和0.208"寬) – 8焊盤超薄DFN(5x6x0.6mm) – 8-ball晶圓級芯片規模封裝 – 晶片形式 昂科技術自主研發的AP8000萬用型燒錄器包含主機,底板,適配座三大部分。 主機支持USB和NET連接,允許將多臺編程器進行組網,達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理,以保障芯片和編程器安全。內嵌高速FPGA,極大地加速數據傳輸和處理。主機背部有SD卡槽,將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內,通過編程器上的按鍵可進行工程文件的選擇,加載,執行燒錄等命令,以達到脫離PC便可操作的目的,極大的降低了PC硬件配置成本,方便迅速地搭配工作環境。 AP8000通過底板加適配板的方式,讓主機擴展性更強,目前已經支持了所有主流半導體廠家生產的器件,包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等,支持包括Intel Hex, Motorola S, Binary, POF等文件格式。 公司介紹 關于瑞薩電子:瑞薩電子(Renesas),于2003年4月成立,是世界十大半導體芯片供應商之一。2020年,Dialog半導體收購Adesto,Adesto是領先的工業物聯網(IIoT)市場創新定制集成電路(IC)及嵌入式系統的供應商。2021年2月8日,瑞薩電子收購Dialog半導體。Dialog半導體是高度集成電源管理、充電、AC/DC電源轉換、Wi-Fi和藍牙低功耗技術供應商。瑞薩電子提供專業可信的創新嵌入式設計和完整的半導體解決方案,旨在通過使用其產品的數十億聯網智能設備改善人們的工作和生活方式。作為全球領先的微控制器供應商、模擬功率器件和SoC產品的領導者,瑞薩電子為汽車、工業、基礎設施及物聯網等各種應用提供綜合解決方案。 關于昂科技術:昂科技術(ACROVIEW)是全球領先的半導體芯片燒錄解決方案提供商,公司堅持以科技改變世界、用智能驅動未來,持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案,為半導體和電子制造領域客戶提供一站式解決方案,公司已服務包括華為、比亞迪、富士康等全球領先客戶。
