nRF5340基于Nordic經過驗證并在全球范圍廣泛采用的nRF51和nRF52系列多協議SoC而構建，同時引入了具有先進安全功能的全新靈活雙處理器硬件架構，支持包括藍牙5.1/低功耗藍牙（Bluetooth? Low Energy /Bluetooth LE）、藍牙Mesh、Thread和Zigbee等主要RF協議。

nRF5340將高性能應用處理器、完全可編程的超低功耗網絡處理器以及先進的信任根和受信任的執行安全功能集成在一個低功耗多協議SoC中，可用于專業照明、工業自動化、先進的可穿戴設備和其他復雜的物聯網應用。

nRF5340 SoC為擴展工作溫度至105oC而設計，同時支持多協議和先進的安全功能，非常適合專業照明和工業應用。此外，這款SoC的高性能應用處理器還帶有512KB RAM大內存，可滿足下一代尖端可穿戴設備的需求。該器件帶有擴展的QSPI外設接口，能夠以96MHz與外部存儲器連接，同時還集成了可用作顯示器和復雜傳感器接口的32MHz高速SPI外設。

nRF5340集成了ArmTrustZone?的Arm CryptoCell-312技術和安全密匙存儲，可提供最高級別的安全性。該器件使用Arm CryptoCell-312將最通用的互聯網加密標準進行硬件加速，同時Arm TrustZone通過在單個內核上創建安全和非安全代碼執行區，為受信任的軟件提供系統范圍內的硬件隔離。nRF5340的綜合安全功能可實現先進的信任根和安全的固件更新，同時保護SoC免受惡意攻擊。

nRF5340基于Arm?Cortex?-M33雙核處理器;一個為高性能應用處理器，運行速率可達128MHz(510 CoreMark)，帶有專用1MB閃存和512KB RAM；另一個為運行速率為64MHz(238 CoreMark)的完全可編程超低功耗網絡處理器，具有專用256KB閃存和64KB內存。功能強大的應用處理器效率極高(65 CoreMark/mA)，具有8KB的兩通道關聯緩存，支持DSP和浮點功能，并提供電壓和頻率調節選項，該應用處理器集成了Arm TrustZone的Arm Cryptocell-312以及安全密匙存儲的先進安全功能，帶有包括NFC、USB、QSPI和高速SPI的各種接口外設。完全可編程的網絡處理器的能效更高(101 CoreMark/mA)，并針對無線電運作期間的低功耗和低占空比傳感器采集進行了優化?？删幊痰木W(wǎng)絡處理器訪問提供了2.4GHz私有協議的最優實現，確保了從nRF51和nRF52系列移植的可行性。

nRF5340的軟件開發套件nRF Connect SDK提供了完整的解決方案，其中集成了Zephyr RTOS、低功耗藍牙協議棧、應用示例和硬件驅動程序。nRF Connect SDK是用于開發基于nRF9160 SiP商業產品的可靠解決方案。目前加上對nRF5340支持，這款SDK統一了低功耗蜂窩物聯網和低功耗短距離無線應用開發。nRF Connect SDK公開托管在GitHub上，由Git提供源代碼管理，并提供免費的SEGGER Embedded Studio IDE支持。Nordic還推出了一款價格低廉的nRF5340單板預覽開發套件nRF5340 PDK，開發人員能使用nRF5340的全部功能和所有GPIO，該P(yáng)DK還帶有用于SoC編程和調試的板載SEGGER J-Link調試器。

特性

? 高性能應用處理器

? 128/64MHz Arm Cortex-M33，帶FPU和DSP指令

? 1MB閃存+ 512KB RAM

? 8KB 2路組關聯緩存

? 完全可編程的網絡處理器

? 64MHz Arm Cortex-M33，帶2KB指令緩存

? 256KB閃存+64KB RAM

? 超低功耗

? 真正安全的SoC

? 通過Arm TrustZone進行可信執行

? 帶Arm CryptoCell-312的可信根

? 超低功耗2.4GHz多協議無線電

? 藍牙5.1測向功能

? 藍牙5長距離

? 藍牙網狀網絡、Thread和Zigbee

? TX(0dBm)下為3.2mA，RX下為2.6mA

? RX靈敏度：-97.5dBm

? NFC

? 各種數字接口，采用EasyDMA

? 全速USB

? 用于外部存儲器的96MHz加密QSPI

? 用于顯示器和快速傳感器的32MHz高速SPI

? 擴展工作溫度：105°C

? 電源電壓范圍：1.7V至5.5V

應用領域

? 專業照明

? 工業自動化

? 資產跟蹤和實時定位系統

? 醫療設備

? 智能家居

? 高級可穿戴設備

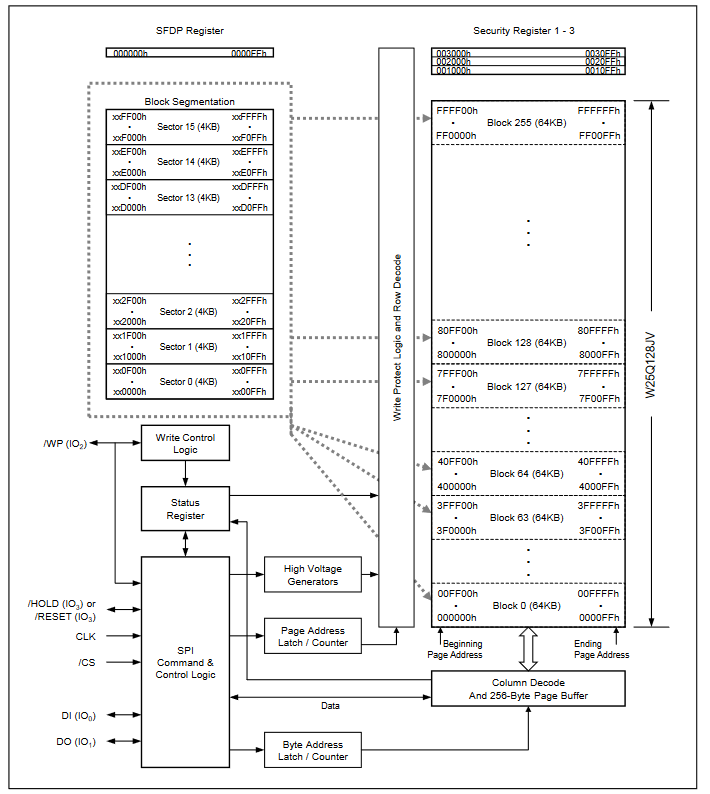

整體框圖

昂科技術目前與多家國際知名半導體MCU廠商整合其安全方案，包含SFI(Secure Firmware Installation)、TSIP(Trusted Secure IP)等；并與其他第三方安全方案供應商(IAR/Trusted Object/ECOLUX) 整合，滿足客戶的芯片燒錄安全方案需求要求。

通過MCU廠商或者第三方安全方案(客戶可指定)的安全可信環境，建立安全燒錄工程文件，工程文件內容包含OEM ID，生產授權數量，芯片編號，F(xiàn)irmware，產品名稱等生產信息，燒錄工程會透過OEM ID作為公開密匙打包，將打包后的工程通過滿足TLS傳輸層安全協定方式傳送到HSM(硬體加密模塊)。HSM內建私鑰基于PKI(公開密匙基礎建設)標準認證燒錄工程文件。工程認證后，啟動芯片燒錄流程，透過燒錄器將芯片UID內容上傳到HSM簽發專屬憑證，并透過HSM將專屬憑證燒回芯片。并完整保存芯片燒錄與憑證相關簽章，輸出憑證內容給客戶，作為線上產品認證(或OTA認證)使用。

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。
