STM32F469IGT基于高性能的Arm?Cortex?-M4 32位RISC內核，工作頻率高達180MHz。Cortex?-M4內核帶有單精度浮點單元(FPU)，支持所有Arm?單精度數據處理指令和數據類型。它還具備一組完整的DSP指令和用于增強應用安全性的存儲器保護單元(MPU)。

STM32F469IGT集成了高速嵌入式存儲器(高達2MB的Flash存儲器、高達384KB的SRAM)、高達4KB的備份SRAM，以及大量增強型I/O和外設，這些I/O和外設連接至2條APB總線、2條AHB總線和1個32位多AHB總線矩陣。

STM32F469IGT均帶有3個12位ADC、2個DAC、1個低功耗RTC、12個16位通用定時器(包含2個用于電機控制的PWM定時器)、2個32位通用定時器以及1個真隨機數發生器(RNG)。此外，還具備標準和高級通信接口。

特點

? 內核：Arm?32位Cortex?-M4 CPU+FPU，自適應實時加速器(ART加速器)可在Flash存儲器中實現零等待狀態執行性能，頻率高達180MHz，MPU，225DMIPS/1.25DMIPS/MHz(Dhrystone 2.1)，支持DSP指令

? 存儲器

– 512KB的OTP存儲器

– 高達2MB的Flash存儲器，分為兩個支持同步讀寫的存儲區

– 高達384+4KB的SRAM，其中包含64KB的CCM(內核耦合存儲器)數據RAM

– 具有高達32位數據總線的靈活外部存儲控制器：SRAM、PSRAM、SDRAM/LPSDR SDRAM、FLASH/NOR/NAND存儲器

– 雙閃存模式Quad-SPI接口

? 圖顯性能

– Chrom-ART Accelerator?(Chrom-ART加速器)(DMA2D)，支持以盡可能低的CPU負載實現增強型圖形用戶界面的圖形硬件加速器

– LCD并行接口，支持8080/6800模式

– LCD-TFT控制器，支持高達XGA的分辨率

– MIPI?DSI主機控制器，支持高達720p 30Hz的分辨率

? 時鐘、復位和電源管理

– 1.7V至3.6V的應用電源和I/O接口

– POR、PDR、PVD和BOR

– 4MHz至26MHz晶振

– 內置經工廠調校的16MHz RC振蕩器(精度1%)

– 帶校準功能的32kHz RTC振蕩器

– 內置帶校準功能的32kHz RC振蕩器

? 低功耗

– 睡眠、停止和待機模式

– 適用于RTC、20×32位備份寄存器+可選4KB備份SRAM的VBAT模式供電

? 3個12位、2.4MSPS ADC：多達24通道，三重交錯模式下性能高達7.2MSPS

? 2個12位D/A轉換器

? 通用DMA：具有FIFO和脈沖支持的16路DMA控制器

? 多達17個定時器：多達12個16位定時器和2個高達180MHz的32位定時器，每個定時器具有多達4個用于IC/OC/PWM或脈沖計數的通道和正交增量編碼器輸入。2個看門狗和1個SysTick定時器

? 調試模式

– SWD和JTAG接口

– Cortex?-M4 Trace Macrocell?(跟蹤宏單元)

? 具有中斷功能的I/O端口多達161個

– 高速I(mǎi)/O端口多達157個(高達90MHz)

– 耐受5V電壓的I/O端口多達159個

? 多達21個通信接口

– 多達3個I2C接口(SMBus/PMBus)

– 多達4個USART和4個UART(11.25Mb/s，ISO7816接口，LIN，IrDA，調制解調器控制)

– 多達6個SPI(45Mb/s)，其中2個配有復用全雙工I2S，可通過內部音頻PLL或外部時鐘實現音頻類準確性

– 1個SAI(串行音頻接口)

– 2個CAN(2.0B主動式)

– SDIO接口

? 高級連接功能

具有片上PHY的USB 2.0全速器件/主機/OTG控制器

具有專用DMA、片上全速PHY和ULPI的USB 2.0高速/全速器件/主機/OTG控制器

– 專用USB電源軌，可確保在整個MCU供電范圍內實現片上PHY工作

具有專用DMA的10/100以太網MAC：支持IEEE 1588v2硬件，MII/RMII

? 高達54MB/s的8到14位并行相機接口

? 真隨機數發生器

? CRC計算單元

? RTC：亞秒級精度、硬件日歷

? 96位唯一ID

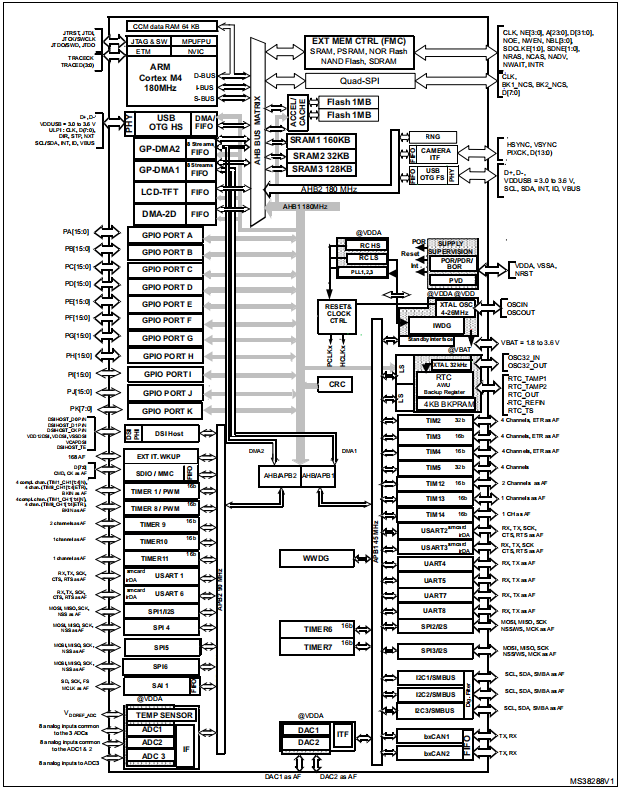

內部框圖

昂科技術憑借深厚的技術積累，自主打造的AP8000萬用燒錄器堪稱行業標桿級燒錄解決方案。該設備支持靈活的一拖一及一拖八配置，同時提供在線、離線兩種工作模式，還針對eMMC、UFS存儲芯片開發了專屬燒錄方案，可全方位滿足意法半導體（ST）全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000由主機、底板、適配座三大核心模塊構成，這種模塊化設計賦予其卓越的兼容性與擴展性。作為通用型燒錄平臺，AP8000不僅能適配市面上各類可編程芯片，更憑借穩定高效的性能，成為十大編程器品牌昂科批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務。

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。

在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋SINOWEALTH, SemiDrive, winbond, holychip, ESMT等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
