STM32G431KBT基于高性能Arm?Cortex?-M4 32位RISC內核，工作頻率高達170 MHz。Cortex-M4內核帶有單精度浮點運算單元 (FPU)，支持所有Arm單精度數據處理指令和所有數據類型。該內核還具備一組完整的DSP（數字信號處理）指令和用于增強應用安全性的存儲器保護單元 (MPU)。

STM32G431KBT內置高速存儲器（高達128 KB的Flash存儲器和高達32KB的SRAM）以及大量增強型I/O和外設，這些I/O和外設連接至2條APB總線、2條AHB總線和32位多AHB總線矩陣。它們還為嵌入式Flash存儲器和SRAM嵌入了多種保護機制，分別是：讀保護、寫保護、安全存儲區域和專有代碼讀保護。

STM32G431KBT內置的外設支持?jǐn)?shù)學/算術函數加速（CORDIC用于三角函數，F(xiàn)MAC單元用于濾波函數）。它們帶有2個快速12位ADC (4MSps)、4個比較器、3個運算放大器、4個DAC通道（2個外部通道和2個內部通道）、1個內部電壓參考緩沖器、1個低功耗RTC、1個通用32位定時器、2個專用于電機控制的16位PWM定時器、7個通用16位定時器以及1個16位低功耗定時器。

它們還帶有標準和高級通信接口，如：

- 3個I2C接口

- 3個SPI接口，與2個半雙工I2S接口復用

- 3個USART接口，其中包含1個UART接口和1個低功耗UART接口

- 1個FDCAN接口

- 1個SAI接口

- USB設備

- UCPD

STM32G431KBT的工作溫度范圍是-40至+85°C（+105°C結溫）和-40至+125°C（+130°C結溫），電源電壓范圍是1.71至3.6V。這些器件均提供一組全面的節能模式，支持用戶實現低功耗應用設計。支持一些獨立電源供電，包括為ADC、DAC、OPAMP和比較器供電的模擬獨立電源輸入。VBAT輸入支持備份RTC和寄存器。

STM32G431KBT提供從32引腳到100引腳的9種封裝規格。

特征

? 內核：配有FPU的Arm?32位Cortex?-M4 CPU、在Flash存儲器中實現零等待狀態運行性能的自適應實時加速器（ART加速器）、主頻高達170MHz，能夠?qū)崿F(xiàn)213DMIPS的性能，MPU，具有DSP指令

? 工作條件

– VDD、VDDA電壓范圍：1.71V至3.6V

? 數學硬件加速器

– 用于三角函數加速的CORDIC

– FMAC：濾波器數學加速器

? 存儲器

– 具有ECC支持、專有代碼讀保護 (PCROP)、安全存儲區域和1KB OTP的128KB Flash存儲器

– 22KB SRAM，前16KB實現了硬件奇偶校驗

– 程序執行加速器：指令和數據總線上的10KB SRAM，支持硬件奇偶校驗 (CCM SRAM)

? 復位和電源管理

– 上電/掉電復位(POR/PDR/BOR)

– 可編程電壓檢測器(PVD)

– 低功耗模式：睡眠、停止、待機和關斷

– RTC和備份寄存器的VBAT模式供電

? 時鐘管理

– 4MHz至48MHz晶振

– 帶校準功能的32kHz振蕩器

– 具有PLL選項的內部16 MHz RC振蕩器(±1%)

– 內部32kHz RC振蕩器(±5%)

? 高速I(mǎi)/O端口多達86個

– 所有端口均可映射到外部中斷向量

– 多個I/O，耐受5V電壓

? 互連矩陣

? 12通道DMA控制器

? 2個ADC 0.25μs（多達23個通道）。硬件過采樣時的分辨率高達16位，轉換范圍是0至3.6V

? 4個12位DAC通道

– 2個緩沖外部通道1MSPS

– 2個無緩沖內部通道15MSPS

? 4個超快速軌到軌模擬比較器

? 3個可在PGA模式下使用的運算放大器，所有終端均可訪問

? 內部電壓參考緩沖器 (VREFBUF)，支持三種輸出電壓（2.048V、2.5V和2.9V）

? 14個定時器

– 1個32位定時器和2個16位定時器，均帶有多達4個用于IC/OC/PWM或脈沖計數的通道和正交增量編碼器輸入

– 2個16位8通道高級電機控制定時器，多達8個PWM通道，具有死區生成和緊急停止功能

– 1個16位定時器，帶2個IC/OC，1個OCN/PWM，具有死區生成和緊急停止功能

– 2個16位定時器，帶IC/OC/OCN/PWM，具有死區生成和緊急停止功能

– 2個看門狗定時器（獨立看門狗和窗口看門狗）

– 1個SysTick定時器：24位遞減計數器

– 2個16位基本定時器

– 1個低功耗定時器

? 日歷RTC，支持鬧鐘和從停止/待機模式周期喚醒功能

? 通信接口

– 1個FDCAN控制器，支持靈活的數據速率

– 3個I2C增強快速模式(1Mbps)，支持20 mA灌電流、SMBus/PMBus和從停止模式喚醒功能

– 4個USART/UART（ISO 7816接口、LIN、IrDA、調制解調器控制）

– 1個LPUART

– 3個SPI，支持4至16位可編程位幀，其中2個帶有復用半雙工I2S接口

– 1個SAI（串行音頻接口）

– 支持LPM和BCD的USB 2.0全速接口

– IRTIM（紅外接口）

– USB Type-C?/USB功率傳輸控制器(UCPD)

? 真隨機數發生器(RNG)

? CRC計算單元，96位唯一ID

? 開發支持：串行線調試(SWD)、JTAG、Embedded Trace Macrocell?

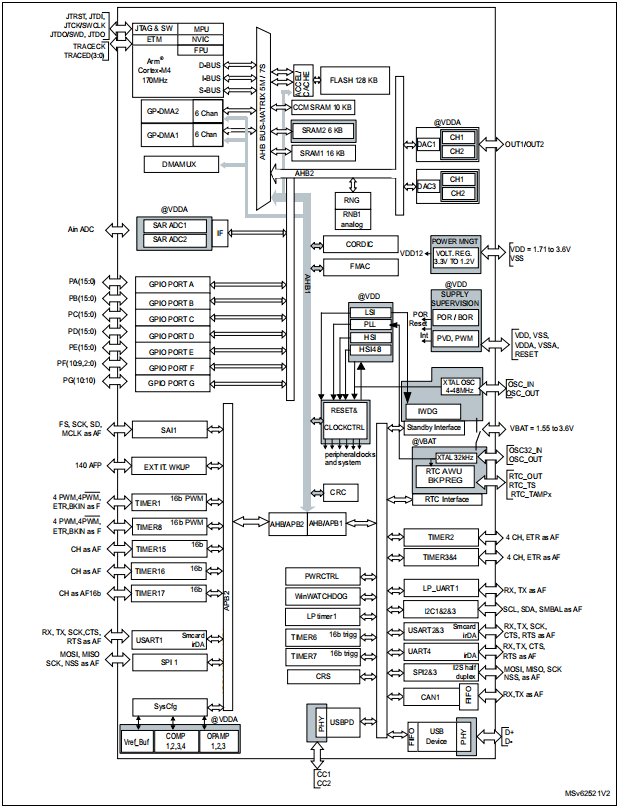

內部框圖

昂科技術憑借深厚的技術積累，自主打造的AP8000萬用燒錄器堪稱行業標桿級燒錄解決方案。該設備支持靈活的一拖一及一拖八配置，同時提供在線、離線兩種工作模式，還針對eMMC、UFS存儲芯片開發了專屬燒錄方案，可全方位滿足意法半導體（ST）全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000由主機、底板、適配座三大核心模塊構成，這種模塊化設計賦予其卓越的兼容性與擴展性。作為通用型燒錄平臺，AP8000不僅能適配市面上各類可編程芯片，更憑借穩定高效的性能，成為昂科自動化設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務。

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。

在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋3PEAK, FUDAN MICRO, Tsinghua Unigroup, Artery, Himax等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
