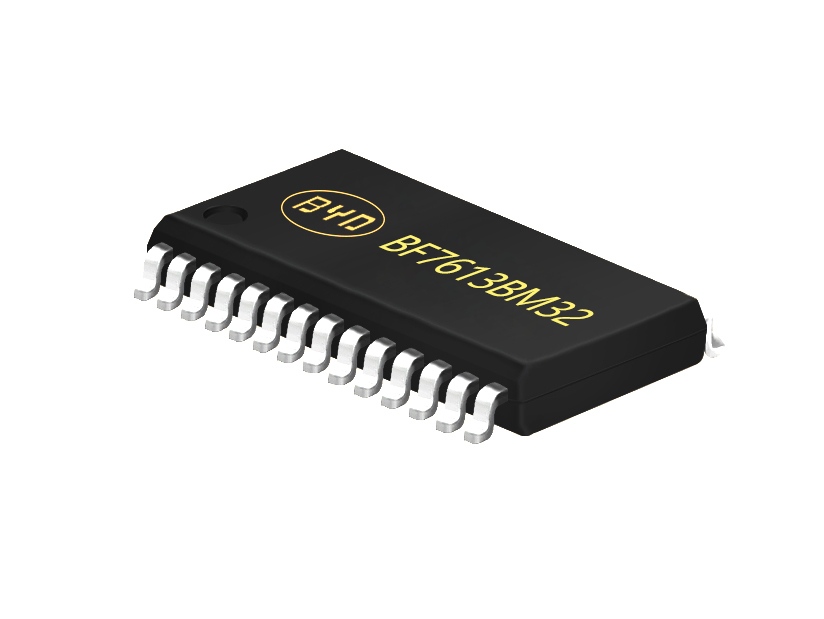

BF7613BM32采用高速8051內核，1T指令周期，相比于標準的 8051(12T)指令周期，具有更快的運行速度，同時兼容標準8051指令。

BF7613BM32包含外設有看門狗、LED串行點陣驅動、電容觸摸按鍵檢測、IIC、UART、低電壓檢測、掉電復位、3路16-bit PWM、Timer0、Timer1、Timer2、12bit高精度逐次逼近ADC、低功耗管理等。

BF7613BM32集成多路電容檢測通道，可以用于近距離感應或者觸摸檢測。各通道可靈活配置實現按鍵、滾輪、滑條等多種應用，并且每個通道都能通過對相應的功能寄存器來調節觸摸靈敏度。

特征

? 內核：高速8051，1T指令周期

– 工作頻率：12MHz、6MHz、4MHz、1MHz

– 時鐘偏差：±1%@-20℃~65℃, 5V ±3%@-40℃~105℃, 5V

? 存儲器（FLASH）

– CODE：32K Bytes

– DATA：2*512 Bytes

– SRAM：256 Bytes(data)+1024 Bytes(xdata)

– 支持4K BOOT功能區

? 時鐘源，復位和電源管理

– 內部低速時鐘 LIRC：32kHz時鐘偏差：±20%@25℃, 5V ±35%@-40℃~105℃, 5V

– 內部高速RC振蕩器：1MHz

– 外部晶體振蕩器：32768Hz

– 8種復位，其中掉電復位電壓(BOR)：2.8V/3.3V/3.7V/4.2V

– 低電壓檢測：3.0V/3.3V/ 3.6V/3.9V/4.2V

? IO

– PB口內置上/下拉電阻33k，其他IO口內置上拉電阻4.7k

– 大灌電流口(PB0~PB7)

– 支持IO功能重映射

– 所有IO口都支持外部中斷功能，INT0~2外部中斷(上升沿、下降沿、雙沿)，INT3共用中斷源(上升沿、下降沿)

? 通信模塊

– 2xUART通信，支持IO映射

– 1xIIC硬件從機通信，支持100/400kHz

? 16-bitPWM

– PWM0支持多組至多4路通道，同頻不同占空比輸出

– PWM1/2支持至多2路通道，同頻不同占空比輸出

? 工作電壓：2.5V~5.5V

? 工作溫度：-40℃~105℃

– 增強型工業級，符合JESD工業級可靠性認證標準

? 高精度12位ADC

– 最多可達30個模擬輸入通道

– 參考電壓：VCC/4V

? 中斷

– 兩級中斷優先級可選

– ADC，CSD，LED，INT0/1/2/3，IIC，LVDT，Timer0/1/2，WDT，UART0/1

? 定時器

– 2個16位Timer0/1，1個32位Timer2

– Timer2時鐘源為內部低速時鐘LIRC32k或外部晶振32768Hz

– 看門狗定時器，溢出時間18ms到2.304s

? LED Driver

– 4x4、4x5、5x6、6x7、7x7、7x8、8x8點陣驅動

– LED0~LED8掃描順序可配置

? 低功耗管理

– 空閑模式0和空閑模式1

– 空閑模式1，功耗3.5μA@5V典型

? 觸摸按鍵

– 各按鍵的靈敏度可獨立設置

– 電容按鍵，均可復用為GPIO

? 兩線燒錄單線調試仿真接口

? 封裝

– SOP20/SOP28/TSSOP20/TSSOP28/LQFP32

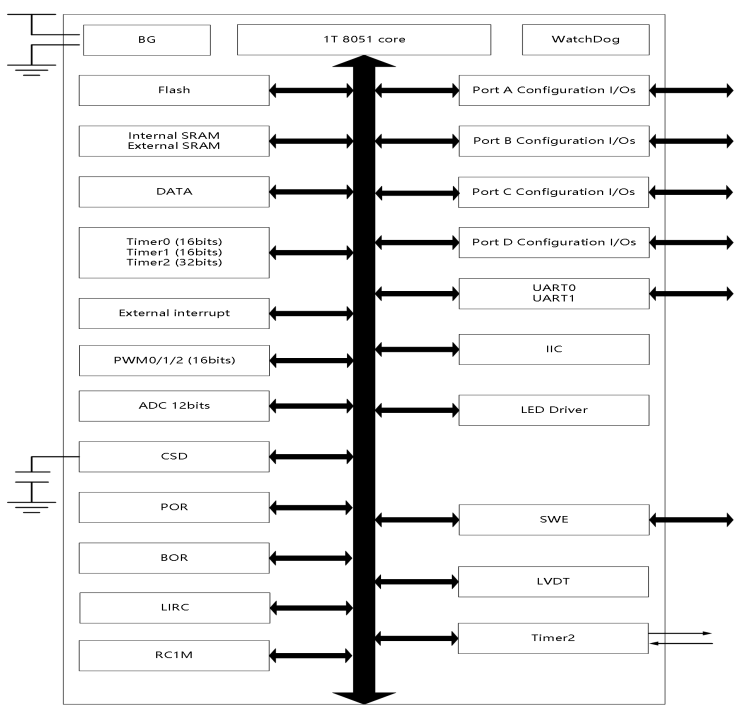

系統框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
