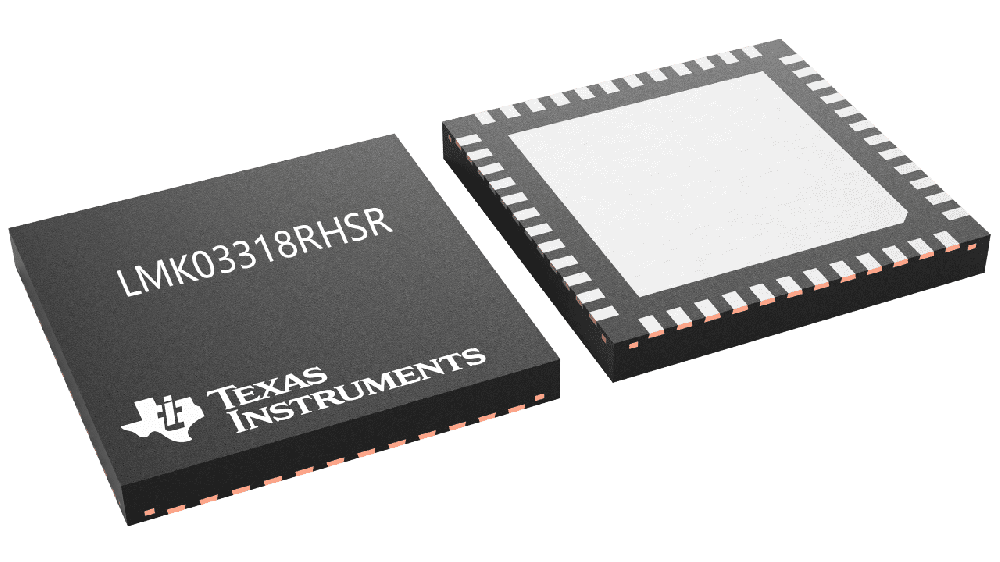

LMK03318RHSR是一款超低噪聲PLLATINUM?時鐘發生器，具有一個帶集成式VCO、靈活時鐘分配和扇出的分?jǐn)?shù)N頻率合成器，在片上EEPROM中存儲有引腳可選配置狀態。該器件可為各種千兆位級串行接口和數字器件提供多個時鐘，從而通過替代多個振蕩器和時鐘分配器件來降低物料清單(BOM)成本、減小電路板面積、以及提高可靠性。超低抖動可降低高速串行鏈路中的比特誤碼率(BER)。

對于PLL，可以選擇差分時鐘、單端時鐘或晶振輸入作為參考時鐘。所選基準輸入可用于將VCO頻率鎖定在基準輸入頻率的整數或小數倍。VCO頻率可在4.8GHz至5.4GHz范圍內進行調整。憑借PLL，用戶可以根據應用需求靈活選擇預定義或用戶定義的環路帶寬。PLL 有一個后分頻器，分頻選項包括2分頻、3分頻、4分頻、5分頻、6分頻、7分頻或8分頻。

所有輸出通道均可選擇經過PLL分頻的VCO時鐘作為輸出驅動器的時鐘源，從而設置最終輸出頻率。部分輸出通道還可以單獨選擇PLL的基準輸入作為將旁路到相應輸出緩沖器的備用時鐘源。8位輸出分頻器支持1至256（偶數或奇數）的分頻范圍，輸出頻率高達1GHz，并且具有輸出相位同步功能。

所有輸出對均為以地為基準并具有可編程擺幅的CML驅動器，并且可通過交流耦合方式連接到LVDS、LVPECL或CML接收器。另外，所有輸出對還可以單獨配置為HCSL輸出或2 x 1.8V LVCMOS輸出。與以電壓為基準的驅動器設計（例如，傳統的LVDS和LVPECL驅動器）相比，該輸出具有更低的功耗（1.8V時）、更出色的性能和電源抗擾度、以及更少的電磁干擾 (EMI)。通過STATUS引腳可獲得兩個額外的3.3V LVCMOS輸出。這是一項可選特性，可在需要3.3V LVCMOS輸出及不需要器件狀態信號時使用。

該器件具有自啟動功能，通過片上可編程EEPROM或預定義的ROM存儲器實現，有多種定制器件模式可通過引腳控制進行選擇來免除對串行編程的需求?？赏ㄟ^與I2C兼容的串行接口對器件寄存器和片上EEPROM設置進行完全編程。器件從地址可在EEPROM中編程，LSB可使用3狀態引腳置位。

該器件提供有兩種頻率裕度選項，支持無毛刺脈沖運行，可為標準合規性和系統時序裕度測試等系統設計驗證測試(DVT)提供支持。通過在內部晶振(XO)上使用低成本可牽引晶振并選擇該輸入作為PLL合成器的基準，可支持精調頻率裕度（用ppm表示）。頻率裕度范圍取決于晶振的修整靈敏度和片上變?nèi)荻O管范圍。XO頻率裕度可通過引腳或I2C接口控制，靈活度較高且易于使用。通過I2C接口更改輸出分頻值后，可在任意輸出通道上使用粗調頻率裕度（用%表示），同時會停止并重啟輸出時鐘以防止更改分頻器后出現毛刺脈沖或短脈沖。

內部電源調節功能提供出色的電源噪聲抑制(PSNR)，降低了供電網絡的成本和復雜性。模擬和數字內核塊由3.3V±5%電源供電運行，輸出塊由1.8V、2.5V或3.3V±5%電源供電運行。

昂科的AP8000專門針對C2000系列的燒錄要求進行了特別設計，在燒錄穩定性和芯片ESD保護方面進行了增強，是C2000系列DSP的最佳量產化燒錄設備，昂科也是TI官方推薦的第三方燒錄合作伙伴。

主要特征

? 極低噪聲、高性能

– 抖動：FOUT > 100MHz時的典型值為100fs（均方根(RMS))

– 峰值信噪比 (PSNR)：-80dBc，出色的電源噪聲抗擾度

? 靈活的器件選項

– 多達8路AC-LVPECL、AC-LVDS、AC-CML、HCSL或LVCMOS輸出或任意組合

– 引腳模式、I2C模式、EEPROM模式

– 71引腳可選擇預編程默認啟動選項

? 支持自動或手動選擇的雙路輸入

– 晶振輸入：10MHz至52MHz

– 外部輸入：1MHz至300MHz

? 頻率裕度選項

– 采用低成本可牽引晶振基準精調頻率裕度

– 無毛刺脈沖的粗調頻率裕度(%)，采用輸出分頻器

? 其他 特性

– 電源：3.3V內核、1.8V、2.5V或3.3V輸出電源

– 工業溫度范圍（–40oC至+85oC）

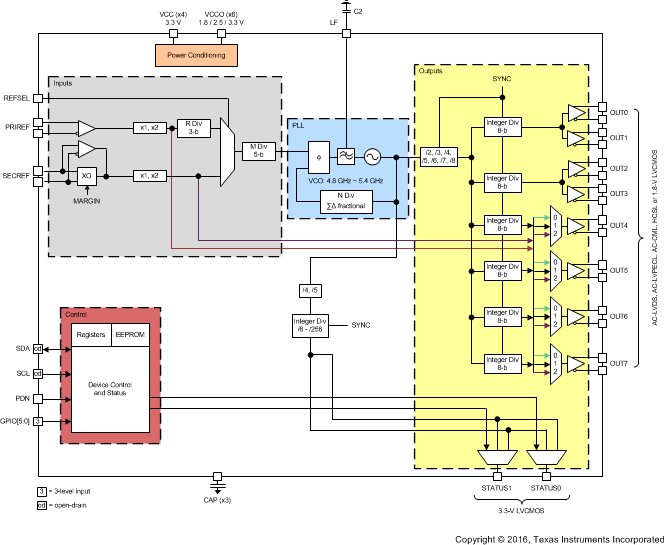

功能框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
