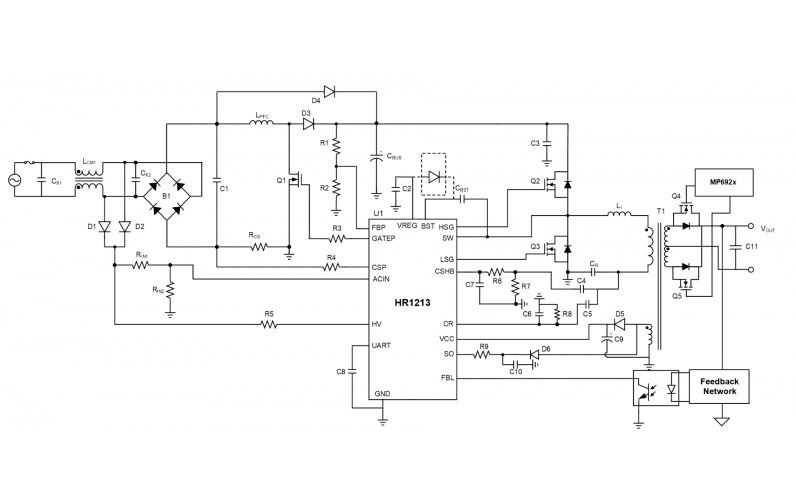

HR1213是一款可通過UART接口進行配置的多模式PFC和電流模式LLC組合控制器，該器件采用的節能技術可提高整個操作范圍內的工作效率。

PFC控制器采用數字平均電流控制方案來實現連續導通模式(CCM)和非連續導通模式(DCM)的混合模式。在重載條件下，CCM降低了峰值MOSFET電流，使控制器可以在更寬的負載范圍內工作；在輕載條件下，DCM可降低開關頻率(fSW)以提升效率。突發模式具有可配置的數字軟開關，也可提高輕載效率并降低音頻噪聲。

LLC級采用電流模式控制以實現良好的穩定性和快速響應。根據不同的負載條件，它采用三種操作模式：穩態、跳躍和突發模式，從而針對不同的負載條件進行獨立優化以提高效率。在輕載時，該器件采用數字頻率控制的突發模式來降低開關功耗和音頻噪聲。另外還采用自適應死區時間調節(ADTA)和容性模式保護(CMP)來確保無容性模式的零電壓開關(ZVS)。

HR1213提供內部高壓(HV)電流源用于啟動，這意味著它不需要傳統的啟動電阻或外部電路。另外，外部直流電源可為VCC提供電源。

HR1213具備全面的保護功能，包括過溫關斷保護、PFC開環保護(OLP)、過壓保護(OVP)、過流限制(OCL)、LLC過流保護(OCP)、SO引腳保護和過功率保護(OPP)。

HR1213采用SOIC-20和TSSOP-20封裝。

產品特性和優勢

? 一般系統功能

- 用于啟動的高壓(HV)電流源

- 用于配置的UART接口

- 用戶友好圖形用戶界面(GUI)

- 采用SOIC-20和TSSOP-20封裝

? PFC控制器

- 連續導通模式(CCM)/非連續導通模式(DCM)多模式PFC控制，在全負載范圍內均具有高效率

- 高達250kHz的工作開關頻率(fSW)

- 輸入電容電流補償帶來的高功率因數(PF)

- 可調頻率抖動功能

- 可調軟啟動和突發模式

- 可調交流輸入欠壓保護/開啟

- 逐周期限流保護

- 過載保護(OLP)和過壓保護(OVP)

? LLC控制器

- 帶自舉二極管且具有高dV/dt抗擾度的600V HS柵極驅動器

- 電流模式控制

- 穩態時頻率高達500kHz

- 具有最低和最高限值的自適應死區時間調節(ADTA)

- 輕載條件下的突發/跳躍模式切換

- 可調突發頻率，具有低音頻噪聲

- 可調軟啟動(SS)

- 可調直流輸入欠壓保護/開啟

- 容性模式保護(CMP)

- 具有自動重啟或鎖定模式的過流保護(OCP)和過功率保護(OPP)

- 通過SO引腳配置保護功能

內部框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺自動ic燒錄機進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過自動在線燒錄器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。

關于芯源半導體：芯源半導體（MPS）是一家全球知名的高性能模擬半導體公司，總部位于美國加州圣荷塞，公司創建于1997年，擁有自主創新工藝技術，專注于新設計和定義高性能電源管理方案的模擬和混合信號半導體公司，目前自主研發電源管理產品已超過4000種，廣泛應用于工業、通信基礎設施、云計算、汽車以及消費類電子等領域。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
